Dəmir yolu ballast vaqonlarının ölçüləri və tutumu necə müəyyən edilir?

Dəmir yolu ballast vaqonunun ölçüləri və tutumu mühəndislik standartlarının, istismar tələblərinin və təhlükəsizlik qaydalarının mürəkkəb qarşılıqlı təsiri vasitəsilə diqqətlə hesablanır. Dəmir yolu texniki xidmət mühəndisləri bu spesifikasiyaları yol ölçüsü məhdudiyyətlərini, ballast material sıxlığını, paylanma nümunələrini və mövcud dəmir yolu infrastrukturunun mexaniki məhdudiyyətlərini təhlil edərək müəyyən edirlər. Tutum hesablanması, şpalların altındakı ballast dərinliyi, çiyin eni spesifikasiyaları və drenaj mülahizələri kimi amilləri nəzərə alaraq, yol hissəsinə görə ballast həcmi tələblərinin dəqiq ölçülməsini əhatə edir. Müasir ballast vaqon dəmir yolu dizaynları adətən tutumu 1,750 ilə 2,300 kub fut arasında dəyişir və ölçülər dinamik yükləmə şəraitində struktur bütövlüyünü qoruyarkən səmərəli ballast paylanmasını təmin etmək üçün diqqətlə optimallaşdırılır. Bu hesablamalar birbaşa texniki xidmət səmərəliliyinə, istismar xərclərinə və yolun uzunömürlülüyünə təsir göstərir və bu da uğurlu dəmir yolu əməliyyatları üçün düzgün ölçülü planlaşdırmanı vacib edir.

Dəmir Yolu Sərhədlərində Sərt Məhdudiyyətlər

Yükləmə Ölçüsü Məhdudiyyətləri və Təmizləmə Tələbləri

Dəmir yolu ballast avtomobilinin ölçüləri bütün dünyada müxtəlif dəmir yolu şəbəkələrində fərqli olan ciddi yükləmə ölçmə göstəricilərinə uyğun olmalıdır. Bu boşluq zərfləri avtomobilin konstruktiv dizaynına və tutum məhdudiyyətlərinə bilavasitə təsir edərək, vaqon üçün icazə verilən maksimum hündürlüyü, eni və uzunluğu müəyyən edir. Yükləmə ölçmə məhdudiyyətləri, bir qayda olaraq, xüsusi dəmir yolu sisteminin standartlarından asılı olaraq, avtomobilin maksimum eni təxminən 3,200 ilə 3,400 millimetr arasında olmasına imkan verir.

Mühəndislər dinamik zərf mülahizələrini nəzərə almalıdırlar, burada avtomobilin əməliyyat zamanı hərəkəti statik ölçülərdən kənar əlavə boşluq tələbləri yaradır. Track əyriliyi, yüksək hündürlük və avtomobilin dinamikası hamısı ballast avtomobil dizaynı üçün mövcud olan effektiv məkana kömək edir. Bu məhdudiyyətlər avtomobilin profilini əsaslı şəkildə formalaşdırır, çox vaxt məhdud ölçülərdə həcmi artırmaq üçün innovativ bunker dizaynlarını tələb edir.

Oxa Yük Məhdudiyyətləri və Çəkinin Paylanması

Dəmir yolu ballast vaqonunun struktur dizaynı həm tutuma, həm də ölçü xüsusiyyətlərinə birbaşa təsir edən sərt ox yükü məhdudiyyətləri ilə üzləşir. Əksər magistral dəmir yolları ox başına 20-30 tona qədər ox yükü limitləri tətbiq edir ki, bu da ballast çəkisinin birdən çox ox arasında diqqətlə paylanmasını tələb edir. Bu tələb vaqonun uzunluğuna təsir göstərir, çünki daha uzun vaqonlar məqbul ox yüklərini qoruyarkən çəkini daha effektiv şəkildə paylaya bilir.

Çəki bölgüsü hesablamaları balast materiallarının sıxlığını nəzərə almalıdır, adətən çınqıl balast üçün hər kubmetr üçün 1.4-1.6 ton arasında dəyişir. Avtomobilin konstruktiv çərçivəsi dinamik şəraitdə, o cümlədən sürətlənmə, əyləc və yükləmə qüvvələrini gücləndirən yol pozuntuları da daxil olmaqla, adekvat təhlükəsizlik hədlərini saxlamaqla bu yükləri qəbul etməlidir.

Birləşmə və Bufer Sisteminin İnteqrasiyası

Dəmir yolu birləşmə sistemləri, xüsusilə də vaqonun ümumi uzunluğuna və son konfiqurasiyalarına təsir edərək, ballast vaqon dizaynına əlavə ölçülü məhdudiyyətlər qoyur. Standart mufta tənzimləmələri avtomobilin konstruktiv çərçivəsi ilə problemsiz şəkildə inteqrasiya etməli olan xüsusi tampon hündürlüklərini, dişlilərin yerləşdirilməsini və birləşdirici cib ölçülərini tələb edir. Bu tələblər qatarın düzgün idarə olunması xüsusiyyətlərini təmin etmək üçün tez-tez minimum və maksimum vaqon uzunluqlarını diktə edir.

Müasir təhlükəsizlik sistemlərinin, o cümlədən elektron əyləc və monitorinq avadanlığının inteqrasiyası ölçülü planlaşdırmaya mürəkkəblik əlavə edir. Bu sistemlər avtomobilin əsas ballast daşınması və paylanması funksiyasını qoruyarkən xüsusi yer ayrılmasını tələb edir, çox vaxt məhdud ölçülü zərfdə yaradıcı qablaşdırma həllərini tələb edir.

Tutumun Müəyyənləşdirilməsi üçün Açar Məntiq

Balast Həcmi Tələblərinin Təhlili

Tutum təyini, tipik dəmir yolunun texniki xidmət əməliyyatları üçün ballast həcmi tələblərinin hərtərəfli təhlili ilə başlayır . Dəmir yolu mühəndisləri şpal aralığı, ballast dərinliyi spesifikasiyaları və çiyin eni tələbləri kimi amilləri nəzərə alaraq, yolun hər kilometri üçün lazım olan ballast həcmini hesablayırlar. Standart ballast dərinlikləri şpalların altında 200 ilə 400 millimetr arasında dəyişir və çiyinlər və drenaj təbəqələri üçün əlavə material tələb olunur.

Hesablama metodologiyası, müxtəlif yol konfiqurasiyaları üzrə ballast tələblərindəki dəyişiklikləri nəzərə alaraq, yolun en kəsiklərinin dəqiq həndəsi təhlilini əhatə edir. Tək yollu hissələr adətən kilometrə təxminən 800 ilə 1,200 kubmetr arasında ballast tələb edir, iki yollu qurğular isə kilometrə 2,000 kubmetrə qədər ballast tələb edə bilər. Bu tələblər dəmir yolu ballast vaqon parkları üçün optimal tutum diapazonuna birbaşa təsir göstərir.

Əməliyyat səmərəliliyinin optimallaşdırılması

Tutumun müəyyən edilməsi materialın daşınması səmərəliliyi ilə əməliyyat çevikliyini balanslaşdırmalıdır. Daha böyük tutumlu avtomobillər əsas balastın yenilənməsi layihələri üçün tələb olunan səfərlərin sayını azaldır, lakin lokallaşdırılmış texniki xidmət əməliyyatları üçün daha az manevr edə bilər. Mühəndislər universallığı qoruyarkən əməliyyat səmərəliliyini maksimuma çatdıran optimal tutum diapazonunu müəyyən etmək üçün tipik təmir ssenarilərini təhlil edirlər.

Avtomobilin tutumu ilə yük boşaltma xüsusiyyətləri arasındakı əlaqə tutumun optimallaşdırılmasında həlledici rol oynayır. Balastın paylanması sxemləri, axıdma qapıları arasındakı məsafəni, bunkerin həndəsəsini və material axınının xüsusiyyətlərini diqqətlə nəzərdən keçirməyi tələb edərək, yol hissələri arasında materialın vahid yerləşdirilməsini təmin etməlidir. Bu amillər avtomobilin daxili həcminin paylanmasına və ümumi tutumdan istifadənin səmərəliliyinə təsir göstərir.

Materialın idarə edilməsi və axın dinamikası

Balast materialının axını xüsusiyyətləri tutumun təyin edilməsinə və avtomobilin daxili həndəsəsinə əhəmiyyətli dərəcədə təsir göstərir. Əzilmiş daş balastı bunker dizaynına, axıdma qapısının ölçüsünə və daxili axın nümunələrinə təsir edən xüsusi axın xüsusiyyətlərini nümayiş etdirir. Mühəndislər dayanma bucağını, hissəcik ölçüsünün paylanmasını və materialın işlənməsi performansına rütubətin təsirini nəzərə almalıdırlar.

Boşaltma sistemlərinin dizaynı əməliyyat zamanı balastın ardıcıl paylanmasını təmin etmək üçün material axını sürətlərinin diqqətlə təhlilini tələb edir. Dəyişən boşalma dərəcələri avtomobilin daxili bölmələrə və tutumların bölüşdürülməsi strategiyalarına təsir edərək, müxtəlif yol konfiqurasiyaları və texniki xidmət tələblərini uyğunlaşdırmaq üçün lazım ola bilər.

Yüksək Güclü Materialların Tətbiqi

Struktur Polad Seçimi və Xüsusiyyətləri

Müasir dəmir yolu ballast vaqonları, ağır iş şəraitində müstəsna davamlılığı qoruyarkən yüngül konstruksiyaya imkan verən yüksək möhkəmlikli struktur poladlardan istifadə edir. 350 MPa-dan çox axıcılıq möhkəmliyinə malik qabaqcıl polad ərintiləri, mövcud ölçülü məhdudiyyətlər daxilində yük tutumunu effektiv şəkildə artıraraq, daha nazik divar kəsikləri və azaldılmış struktur çəkisi əldə etməyə imkan verir. Bu materiallar dəmir yolu əməliyyatlarına xas olan tsiklik yükləmə şəraitində yorğunluğa davamlılığı təmin etmək üçün ciddi sınaqlardan keçir.

Müvafiq polad markalarının seçilməsi material xassələrinin, o cümlədən dartılma gücü, təsir müqaviməti və qaynaq qabiliyyətinin hərtərəfli təhlilini əhatə edir. Dəyişən poladlar, üstün korroziyaya davamlılıq, texniki xidmət tələblərini azaltmaq və xidmət müddətini uzatmaq səbəbindən ballast avtomobil konstruksiyası üçün getdikcə populyarlaşır. Material seçimi prosesində nəmə, kimyəvi çirkləndiricilərə və ballastla işləmə əməliyyatlarından mexaniki aşınmaya məruz qalma da daxil olmaqla, sərt əməliyyat mühiti nəzərə alınmalıdır.

Qabaqcıl İstehsal Texnikaları

Müasir ballast avtomobil istehsalı struktur performansını artırarkən materialdan istifadəni optimallaşdıran mürəkkəb istehsal üsullarından istifadə edir. Lazer kəsmə texnologiyası komponentlərin dəqiq formalaşdırılmasına, material israfının azaldılmasına və montaj zamanı montaj dəqiqliyini artırmağa imkan verir. Qaz metal qövs qaynağı və sualtı qövs qaynağı da daxil olmaqla qabaqcıl qaynaq prosesləri dinamik yükləmə şəraitində struktur bütövlüyünü qoruyan yüksək keyfiyyətli birləşmələri təmin edir.

Kompüter dəstəkli dizayn və sonlu elementlərin təhlili alətləri mühəndislərə struktur konfiqurasiyaları optimallaşdırmağa, gərginlik konsentrasiyalarını müəyyən etməyə və avtomobilin çərçivəsi boyunca material paylanmasını optimallaşdırmağa imkan verir. Bu analitik imkanlar uzunmüddətli dayanıqlığı və təhlükəsizliyə uyğunluğu təmin etməklə yanaşı, tutumu maksimuma çatdıran yüngül, lakin möhkəm dizaynların inkişafına imkan verir.

Qoruyucu örtük sistemləri

Yüksək performanslı qoruyucu örtük sistemləri, dəmir yolu ballast vaqon komponentlərinin istismar müddəti ərzində struktur bütövlüyünün qorunmasında mühüm rol oynayır . Müasir örtük texnologiyalarına sinklə zəngin astar, epoksi ara örtük və korroziyaya və mexaniki zədələnməyə qarşı çoxqatlı qoruma təmin edən poliuretan üst örtüklər daxildir. Bu sistemlər optimal yapışmanı və performansı təmin etmək üçün diqqətli səth hazırlığı və tətbiq prosedurlarını tələb edir.

Müvafiq örtük sistemlərinin seçilməsi, aşındırıcı materiallara, temperatur dəyişikliklərinə və kimyəvi çirkləndiricilərə məruz qalma da daxil olmaqla, ballast avtomobillərinin üzləşdiyi xüsusi ekoloji problemləri nəzərə alır. Qabaqcıl örtük formulaları aşınma müqavimətini artıran və örtük ömrünü uzatan, texniki xidmət xərclərini azaldan və ümumi avtomobilin etibarlılığını artıran keramika hissəcikləri və korroziya inhibitorlarını birləşdirir.

FAQ

①Müasir dəmir yolu ballast vaqonları üçün tipik tutum diapazonu nədir?

Müasir dəmir yolu ballast vaqonlarının tutumları adətən 1,750 ilə 2,300 kub fut arasında dəyişir, bəzi ixtisaslaşmış vaqonlar isə 2,500 kub fut-a çatır. Xüsusi tutum nəzərdə tutulan tətbiqdən asılıdır, daha kiçik avtomobillər lokallaşdırılmış texniki xidmət üçün uyğundur və daha böyük avtomobillər əsas balastın yenilənməsi layihələri üçün optimallaşdırılmışdır.

②Çəki məhdudiyyətləri ballast avtomobil dizaynına necə təsir edir?

Oxa yük məhdudiyyətləri bilavasitə ballast avtomobilinin tutumuna və ölçü xüsusiyyətlərinə təsir göstərir. Əksər dəmir yolları ox başına 20-30 ton məhdudiyyət qoyur, bu da çoxlu oxlar arasında diqqətli çəki paylanmasını tələb edir. Bu, məqbul ox yüklərini qoruyarkən daha böyük tutumları yerləşdirmək üçün daha uzun avtomobil dizaynlarını tələb edir.

③Müasir ballast avtomobillərin tikintisində hansı materiallardan istifadə olunur?

Korroziyaya davamlılığı artırmaq üçün aşınmaya davamlı poladlarla birlikdə 350 MPa-dan çox məhsuldarlığa malik yüksək möhkəm konstruksiya poladları istifadə olunur. Qabaqcıl qoruyucu örtük sistemləri sərt iş mühitinə qarşı əlavə qorunma təmin edir.

④Boşaltma sistemləri optimal ballast paylanması üçün necə tərtib edilmişdir?

Boşaltma sistemləri materialın vahid paylanmasını təmin etmək üçün dəqiq məsafə ilə çoxlu qapıları özündə birləşdirir. Dizayn material axını xüsusiyyətlərini, boşalma dərəcələrini və balastın yerləşdirilməsinin səmərəliliyini optimallaşdırmaq üçün konfiqurasiya tələblərini nəzərə alır.

⑤Avtomobil ölçülərində boşluq məhdudiyyətləri hansı rol oynayır?

Yükləmə cihazının spesifikasiyası icazə verilən maksimum ölçüləri müəyyən edir, adətən avtomobilin enini 3,200-3,400 mm-ə qədər məhdudlaşdırır. İstismar zamanı avtomobilin hərəkəti üçün dinamik zərf mülahizələri mövcud dizayn sahəsini daha da məhdudlaşdırır, tutumu maksimuma çatdırmaq üçün innovativ bunker konfiqurasiyaları tələb edir.

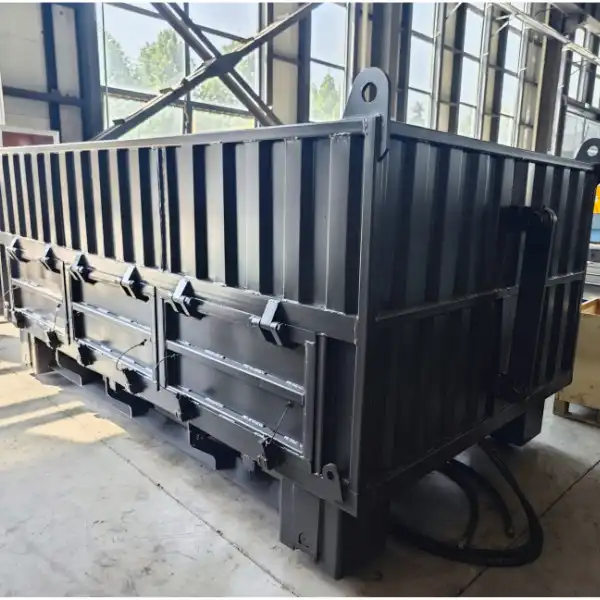

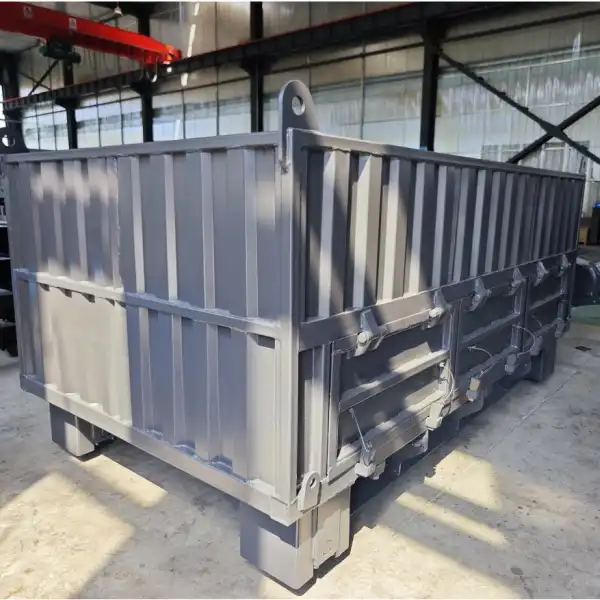

Tiannuo -nun ballast vaqonuna diqqətinizə görə təşəkkür edirik . Dəmir yolu ballast vaqonumuzun çömçə tutumu 5.5 m³, eni 3300 mm, hündürlüyü 1500 mm və dərinliyi 1850 mm-dir. O, yüksək möhkəmlikli poladdan hazırlanır və hər iki tərəfdən və alt hissədə ballastın sızma üsuluna malikdir. Dəmir yolu ballast vaqonunun ölçülərinin və tutumunun müəyyən edilməsinin arxasında müasir dəmir yolu texniki xidmət avadanlıqları üçün vacib olan mürəkkəb mühəndislik prinsipləri dayanır. Bu prinsiplər dizaynda innovasiyanı təşviq etmək, səmərəli və etibarlı yol texniki xidmət əməliyyatlarını təmin etmək və dəmir yolu infrastrukturunun texniki xidmətinin effektivliyinə birbaşa təsir göstərmək üçün əməliyyat tələblərini, təhlükəsizlik qaydalarını və material məhdudiyyətlərini tarazlaşdırır.

Qabaqcıl materialların, mürəkkəb dizayn metodologiyalarının və əməliyyat optimallaşdırma strategiyalarının davamlı inteqrasiyası ballast avtomobillərin performansını və səmərəliliyini artırır. Dəmir yolu şəbəkələri yük və sərnişin daşımalarına artan tələbləri ödəmək üçün inkişaf etdikcə, təhlükəsiz və etibarlı nəqliyyat infrastrukturu üçün yaxşı dizayn edilmiş texniki xidmət avadanlığının əhəmiyyəti getdikcə daha kritik olur.

Dəmir yolu tikinti şirkətləri, texniki xidmət podratçıları və infrastruktur menecerləri üçün etibarlı ballastla işləmə həlləri axtarışında, bu dizayn prinsiplərini başa düşmək məlumatlı avadanlıq seçimi və əməliyyat planlaması üçün vacibdir. Gücün tələblərini, ölçü məhdudiyyətlərini və material spesifikasiyalarını nəzərə almaq tələbkar dəmir yolu mühitlərində optimal performans və uzunmüddətli etibarlılığı təmin edir.

Məhsullarımız haqqında daha çox məlumat əldə etmək istəyirsinizsə, arm@stnd-machinery.com ünvanı vasitəsilə bizimlə əlaqə saxlamaqdan çəkinməyin.

References

1. Amerika Dəmir Yolu Mühəndisliyi və Yollara Baxım Assosiasiyası. "Dəmiryolu Mühəndisliyi üçün Təlimatlar: Yolların Dizaynı və Tikinti Standartları." 2023 Buraxılışı.
2. Beynəlxalq Dəmir Yolları İttifaqı. "Dəmiryolu Balast Avtomobilinin Xüsusiyyətləri və Performans Tələbləri." Texniki Hesabat UIC-712R, 2024.
3. Federal Dəmiryol İdarəsi. "Yük əməliyyatları üçün təhlükəsizlik standartlarını və balast tələblərini izləyin." CFR Başlığı 49, Hissə 213, 2024.
4. Standartlaşdırma üzrə Avropa Komitəsi. "Dəmiryolu Tətbiqləri - Track - Balast Maşınları və Baxım Avadanlıqları." EN 13848-6:2024.
5. Amerika Dəmiryolları Assosiasiyası. "Standartlar və Tövsiyə Edilən Təcrübələr Təlimatı: Yük Vaqonlarının Dizaynı və Konstruksiyası." Bölmə M-1001, 2024 Buraxılış.
